顯示屏亮度計操作看起來很簡單：打開儀器，對準屏幕，讀取cd/m2數值。但生產現場真正容易出現分歧的地方，并不在“會不會按測量鍵”，而在屏幕狀態、測試畫面、測量距離、取樣區域和點位規則是否一致。同一塊顯示屏只要改變其中一個條件，就可能得到不同結果。因此，手機、顯示器、電視、LED顯示屏或工業屏建立亮度檢測方法時，應先固定測試條件，再討論數據是否達到企業要求。

第一步不是測量，而是確定被測狀態

屏幕亮度并非一個永遠固定的屬性。自動亮度、節能模式、動態對比度、局部調光、HDR模式、色彩模式甚至畫面內容，都可能改變實際發光狀態。手機還可能受到環境光傳感器和系統亮度策略影響，OLED及部分高動態范圍顯示設備則可能因?yàn)轱@示面積和畫面負載變化出現亮度調整。

所以正式測量前，應在作業文件中確定屏幕使用哪個模式、亮度檔位是多少、測試使用全白畫面還是規定尺寸的測試窗口、自動亮度及動態調整功能是否關閉。如果產品規范要求在特定模式下測量，則以對應規范為準，而不能為了獲得更高或更穩定的數字臨時調整設備狀態。

第二步：保持屏幕和儀器進入穩定狀態

剛開機的屏幕與連續運行一段時間后的屏幕可能存在差別。背光溫度、面板驅動和自動功率管理都會影響數據。研發驗證和出廠抽檢如果使用不同的預熱時間，很容易把測試條件差異誤認為產品差異。因此企業應根據顯示產品特性確定穩定時間，并讓同類產品保持一致。

顯示屏亮度計自身也要處于正常計量狀態。檢查電量、測量孔徑、儀器設置以及最近一次校準或檢定狀態，比盲目重復讀數更有效。計量到期或者儀器受到撞擊、污染后繼續使用，即使屏幕條件控制得很好，數據鏈路仍可能失去可信度。

第三步：控制距離、方向和測量區域

亮度測量需要明確儀器實際采集哪一塊發光區域。距離改變后，儀器視場覆蓋范圍和目標區域的對應關系可能發生變化；測量方向發生傾斜后，部分顯示技術還會受到視角特性的影響。對同一批產品進行比較時，應盡量使用固定治具或明確的定位方法，讓探頭中心、屏幕測量點和測量方向保持一致。

林上LS332配備10mm和20mm兩種探頭光筒，可以根據不同尺寸的目標區域進行選擇。檢測較小手機顯示區域、局部測試窗口或較窄發光區域時，應確認實際采樣區沒有跨出目標邊界；測量大尺寸顯示器時，也不能因?yàn)槠聊幻娣e較大就隨意改變測量距離。更換光筒后，應同步確認儀器設置，并在記錄中寫清本次使用的孔徑。

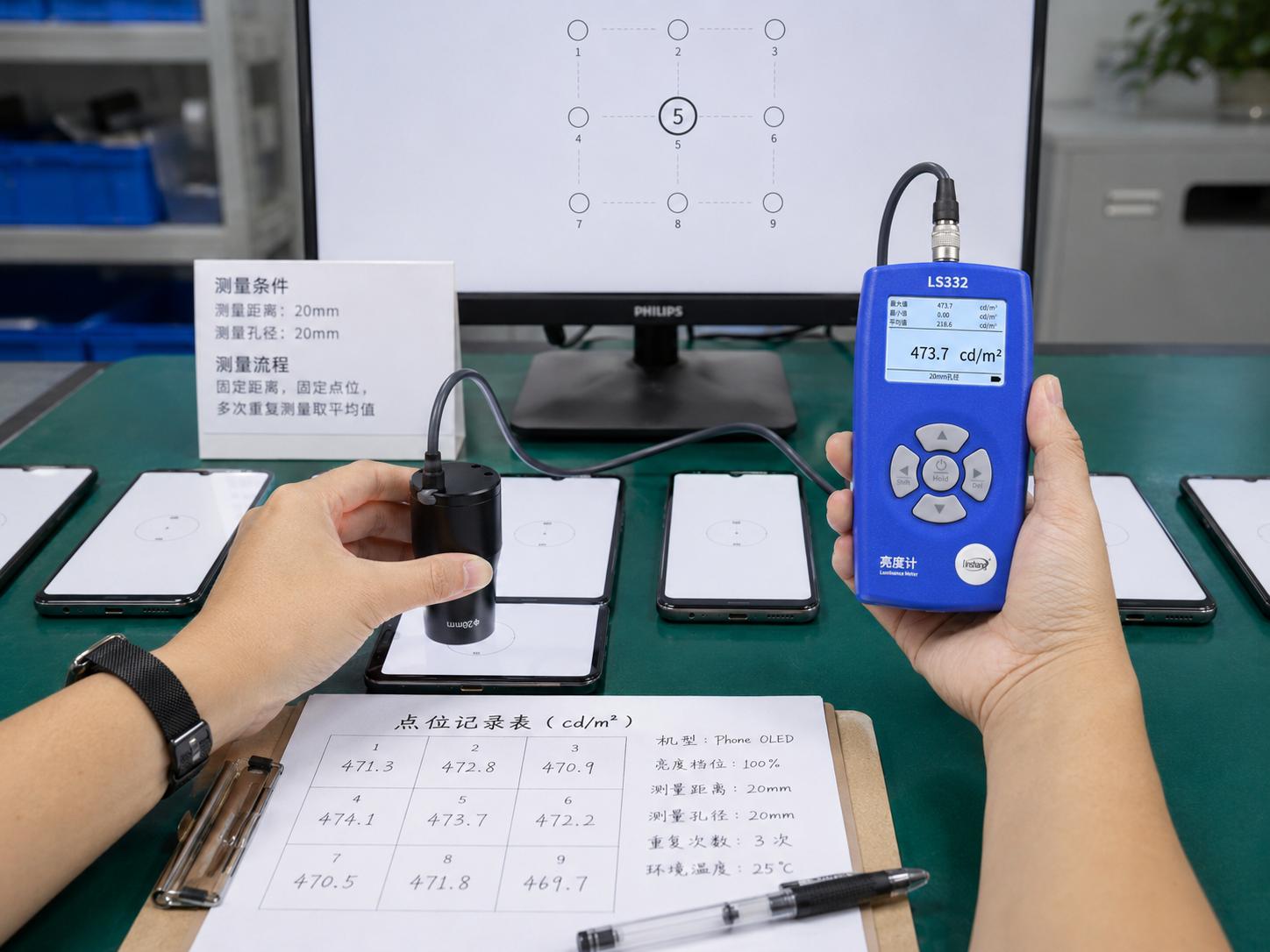

屏幕多點亮度檢測操作

第四步：?jiǎn)吸c(diǎn)亮度和均勻性要分開測

中心亮度適合快速觀察顯示屏主要區域的輸出狀態，但亮度均勻性本質上屬于空間分布問題，需要多個點位。企業可以根據適用標準、客戶要求或內部檢驗規范設置測量點位，例如中心區域和若干周邊位置，但具體點數和位置不應脫離適用規范自行宣稱為標準方法。

采集每個點時要保持同一個測試畫面、同一個亮度檔位和相同測量條件，然后再依據規定公式或企業判定規則計算均勻性。如果只測中心一次，再憑肉眼判斷四周“差不多一樣亮”，無法形成有效的量化記錄；反過來，如果不同點位測量時屏幕畫面不斷變化，計算出來的均勻性也沒有實際比較價值。

HDR顯示不能只寫一個“最高亮度”

高動態范圍顯示設備常把峰值亮度作為重要指標，但高亮狀態可能與測試窗口大小、持續時間、內容負載及溫控策略有關。同一塊電視或OLED屏，用小面積高亮窗口和全屏白場測出的數值可能不同。如果檢測記錄只保存一個“峰值亮度”，卻沒有寫測試圖案和顯示狀態，后續即使重復使用同一臺顯示屏亮度計，也可能無法復現實驗。

LS332的亮度量程覆蓋到1000000cd/m2，在高亮顯示、HDR屏及其他高亮發光目標測試中能夠保留較大的量程余量。量程足夠只是檢測條件之一，研發人員仍需要在試驗記錄中寫清測試窗口、畫面持續時間、屏幕工作模式以及測量位置，這樣高亮數據才具備橫向比較意義。

頻閃測量要知道儀器能夠覆蓋什么范圍

屏幕亮度調整還可能伴隨時間上的光輸出變化，因此部分顯示設備需要同時觀察閃爍狀態。林上LS332可以測量閃爍頻率等參數，適合在研發調試或現場排查中快速增加一個時間維度的數據。不過儀器說明書給出的閃爍頻率測量范圍有明確上限，所以不能把一次“沒有測到明顯頻率”的結果解釋成任何調光狀態下都不存在高頻變化。

如果產品規范要求分析更高頻率的PWM、完整波形、調制深度隨時間的變化或其他高速時域指標，就應根據檢測目標配置更高帶寬的光電探測設備和采集系統。亮度計適合解決其能力范圍內的問題，方法邊界寫清楚，反而能減少現場誤判。

色溫?cái)?shù)據可以輔助排查批次差異

當兩個顯示屏亮度接近，但視覺上一個偏冷、一個偏暖時，僅比較cd/m2無法解釋這種差異。LS332還可測量相關色溫并顯示光譜信息，因此在批次抽檢、樣機調試或異常復查時，可以把亮度和色溫等數據一起記錄。如果色溫出現明顯變化，還應繼續使用適合的色度檢測方法分析，而不能把相關色溫一個參數等同于完整的色彩準確性。

為什么測量結果需要復測而不是立即判定

現場出現異常點后，正確流程通常不是馬上給屏幕貼上“不合格”結論，而是先核對顯示狀態是否變化、屏幕表面是否存在污漬或遮擋、儀器定位是否偏移、孔徑和距離是否正確，再按照原條件進行復測。如果復測仍穩定出現同方向偏差，才進一步結合其他點位、批次數據和工藝記錄調查。

這種復測機制尤其適合生產抽檢。比如同一批工業顯示模組中某塊中心亮度偏低，如果重新定位后恢復正常，問題可能來自操作；如果多次復測都偏低，并且周邊點位存在相同趨勢，則更值得檢查面板、背光或驅動參數。把操作誤差和產品差異分開，是顯示檢測方法能夠真正進入質量管理的關鍵。

數據記錄要能回答“當時是怎么測的”

一條可追溯記錄至少應包含樣品編號、檢測時間、屏幕模式、亮度檔位、測試圖案、測量點位、使用孔徑、儀器編號和結果。林上LS332支持保存測量記錄，并可通過PC軟件讀取數據及導出記錄，這對批量檢測后的整理更方便。但電子數據也要和產品批次、操作人員及檢驗任務對應起來，否則文件里只有一列亮度數字，仍然很難完成質量追溯。

在日常計量管理中，還應按企業制度確認亮度計的校準或檢定狀態。如果測試用于正式出廠判定、客戶驗收或雙方爭議處理，檢測方法、抽樣規則和儀器計量狀態都應滿足相應文件要求。顯示屏亮度計可以提高點位采集效率，但標準判定始終來自完整的方法體系，而不是儀器開機后出現的單個讀數。

一套可靠方法，比多測幾個數字更有價值

顯示屏亮度檢測的核心可以歸納為四件事：屏幕狀態固定、測量幾何條件固定、點位規則固定、數據記錄固定。完成這四步后，再利用顯示屏亮度計采集中心亮度、多點亮度以及需要的頻閃、色溫等輔助參數，研發、生產和售后三個環節的數據才有可能互相對照。

對于亮度均勻性、HDR峰值亮度以及復雜頻閃等項目，還應根據顯示技術類型和現行標準選擇相應測試方法。這樣做既避免把儀器功能擴大成“萬能檢測”，也能讓每一組數據真正服務于復測、異常分析和批次追溯。
